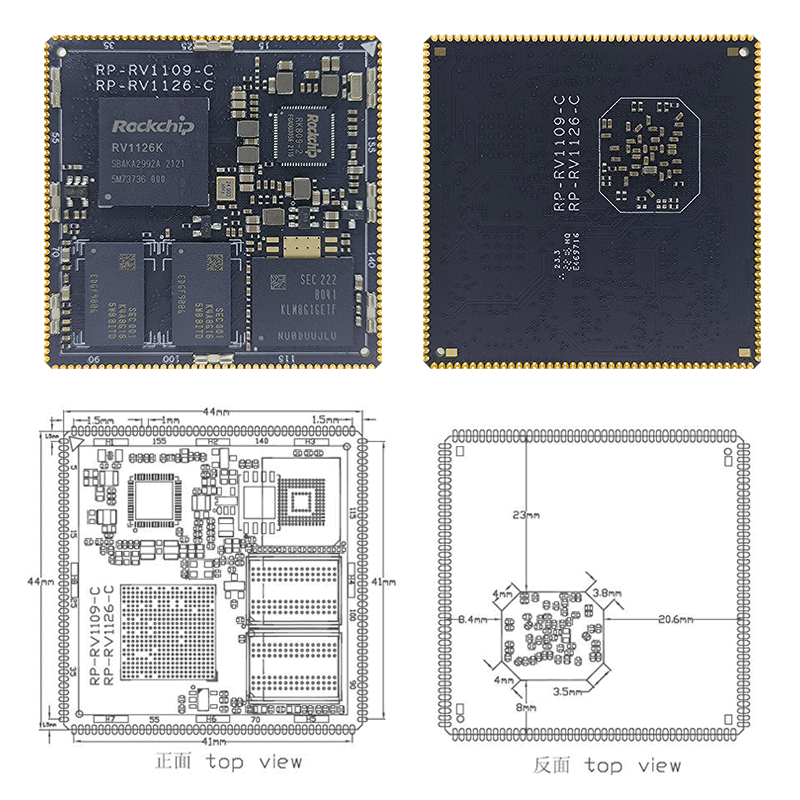

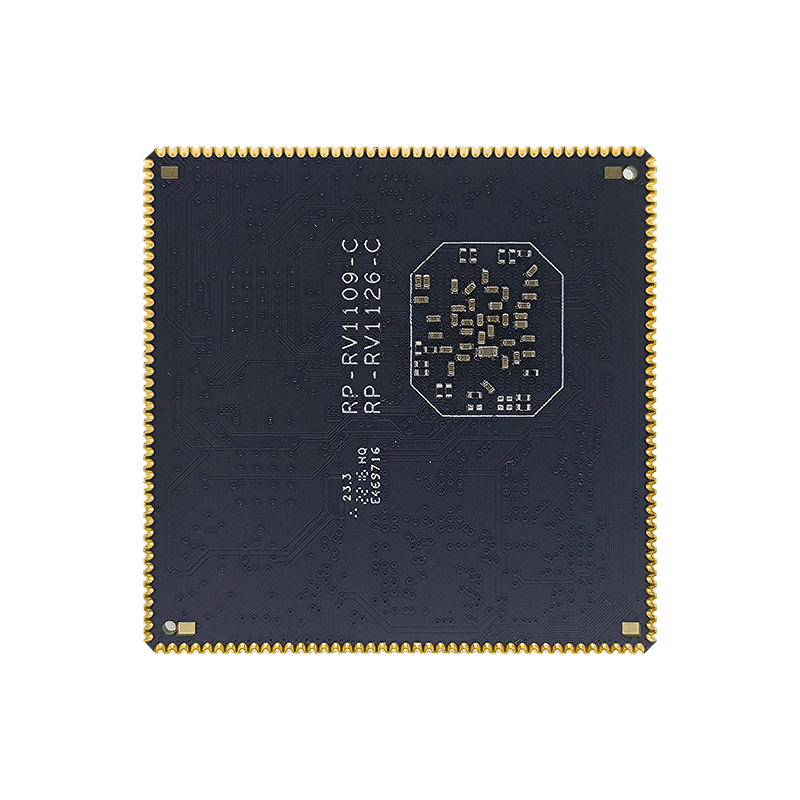

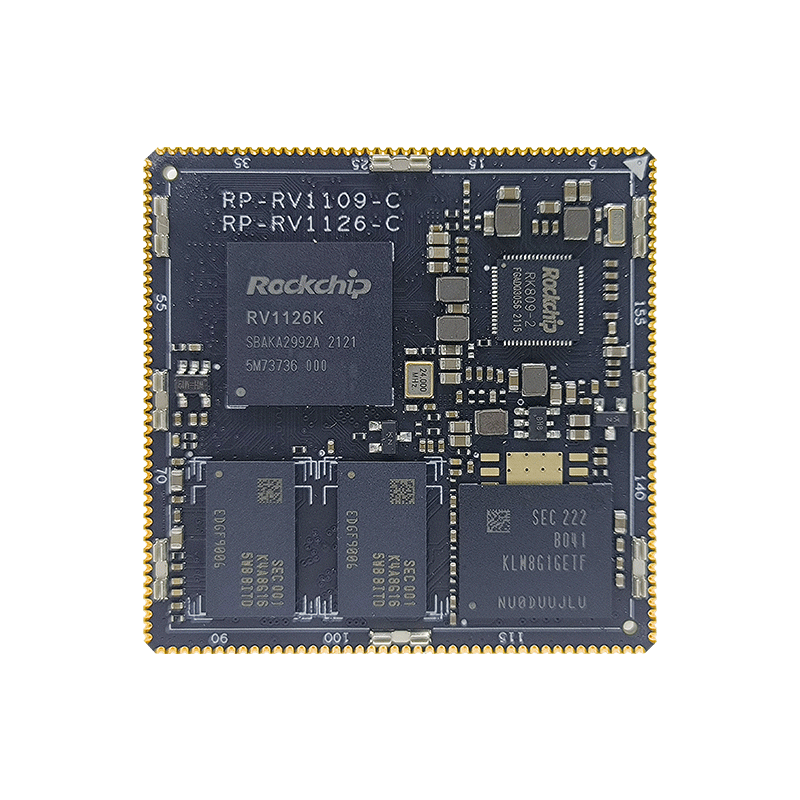

尺寸

44mm長*44mm寬*3.2mm高

CPU

瑞RV1126K 四核主頻 1200MHz

NPU

2.0 TOPS NPU

內存

DDR4標配2GB 選配1GB

存儲器

EMMC 5.1 標配8GB 選配16GB/32G/64G/128G

電源管理

RK809-2 支持動態電源管理

工作電壓

輸入電壓 5V 最大功率小于2W (不接任何外設)

支持系統

Linux 4.19 + QT 5.12

運行溫度

-25到+85度

壽命

連續運行壽命大于5年以上

USB接口

二路USB，一路獨立OTG，一路獨立HOST

UART串口

6路TTL 3.3V電平，其中一路為Debug

GPIO接口

98路GPIO（備注：有復用功能，請查本規格書引腳定義）

PWM接口

12路PWM 分別有3.3V/1.8V電平(請查本規格書引腳定義)

MIPI DSI 顯示

1路最大1920x1080 60fps

RGB顯示

1路RGB 888顯示接口，最大1920x1080

DVP攝像頭接口

1路16位并行DVP 攝像頭接口

MIPI攝像頭接口

2路 MIPI CSI RAW數據 攝像頭接口

語音輸出

1路左右聲道輸出，底板外掛10W功放

語音輸入

1路PDM數字硅麥輸入，1路模擬LANE_IN輸入

SDIO接口

2路SDIO接口，一路TF卡，另一路可接WIFI

IR紅外接口

1路IR 紅外接收接口

ADC接口

2路ADC接口

I2C接口

5路I2C接口

SPI接口

2路SPI接口

CAN

1路CAN總線

以太網

一路RGMII PHY接口，千兆以太網

系統升級

支持本地USB升級

功能列表

Linux內核4.19
buildroot+qt5.12

Linux內核4.19
ubuntu20.04

硬件功能

RTC時間保存 HY8563

√

√

開機鍵，關機鍵

√

√

復位鍵

√

√

燒寫鏈

√

√

功能鍵 ADC0

√

√

USB OTG device模式 ADB

√

USB OTG HOST模式

√

√

USB HOST接口

√

√

TF卡 最大128GB

√

√

調試串口2

√

√

4路功能串口1,3,4,5

√

√

5路可控GPIO

√

√

5路ADC接口

√

√

MIPI攝像頭接口 IMX307

√

√

MIPI攝像頭接口 雙目GC2093

√

√

MIPI攝像頭接口 雙目GC2053+OV2718

√

√

USB 攝像頭 YVC

√

√

usb雙攝像頭同時預覽

MIPI 顯示屏+觸摸屏 最大1920x1080

√

√

耳機輸出

√

√

喇叭輸出（帶耳機檢測功能）

√

√

LANE IN 雙聲道語音輸入

√

√

PDM數字硅麥

√

√

SDIO wifi AP6256 5G雙頻

√

√

BT藍牙 5.0+BLE

√

√

千兆以太網 RTL8211F 自適應100/1000M

√

√

4G通信 EC20

√

√

恢復出廠設置

√

√

WIFI熱點

√

√

體眠喚醒

√

USB轉串口

√

√

USB轉網口

√

√

WIFI miracase receiver

看門狗API調用

√

√

驅動列表

rk809-2 PMIC 驅動

√

√

以太網 RTL8211F 驅動

√

√

SDIO WIFI+BT AP6256 驅動

√

√

UART串口驅動

√

√

MIPI 顯示屏驅動

√

√

I2C觸摸屏驅動

√

√

RTC時間保存 驅動

√

√

EC20 驅動

√

√

SPI 驅動

√

√

ADC 驅動

√

√

I2C 驅動

√

√

PWM 驅動

√

√

SDIO 驅動

√

√

GPIO 驅動

√

√

USB 驅動

√

√

電源參數

電壓

4.5V

5V

5.5V

紋波

--

50mV

90mV

電流

145mA

--

--

電源電流

開機電流

125mA

245mA

531mA

無顯示屏，接USB攝像頭

175mA

315mA

580mA

環境

相對濕度

--

65%

75%

工作溫度

-25℃

--

85℃

存儲溫度

-50℃

-0℃

120℃
