瑞芯微 DR4-RK3568 擴展板

深圳市榮品電子科技有限公司

聯系方式: 0755-235747363

地址: 廣東省深圳市寶安區西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)

產品介紹

點擊立即購買DR4-RK3568＞＞

CPU方框圖

核心板方框圖

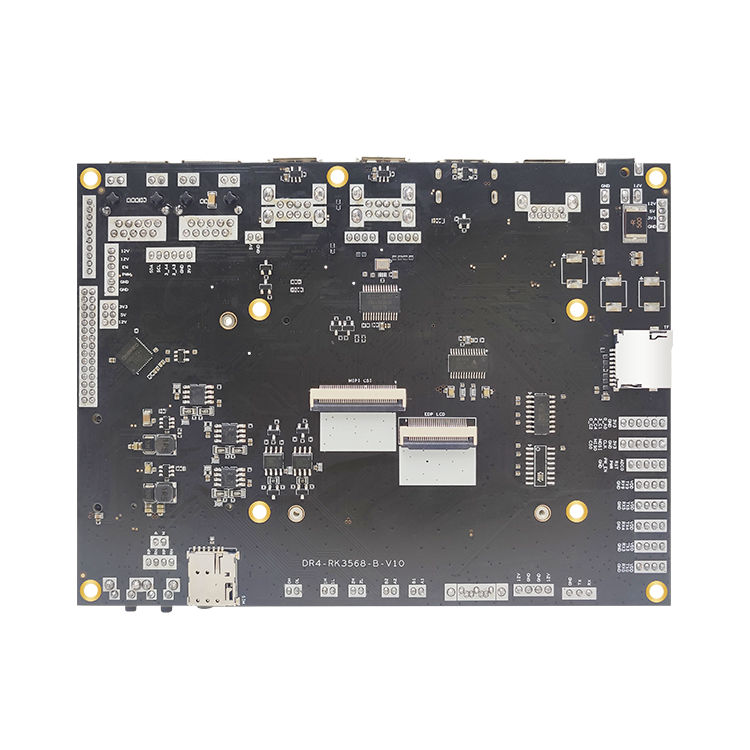

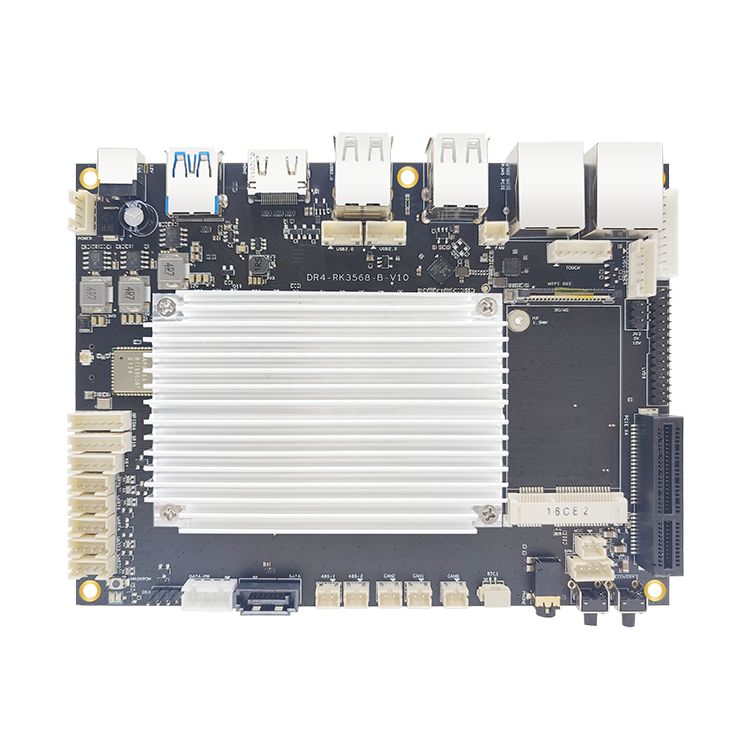

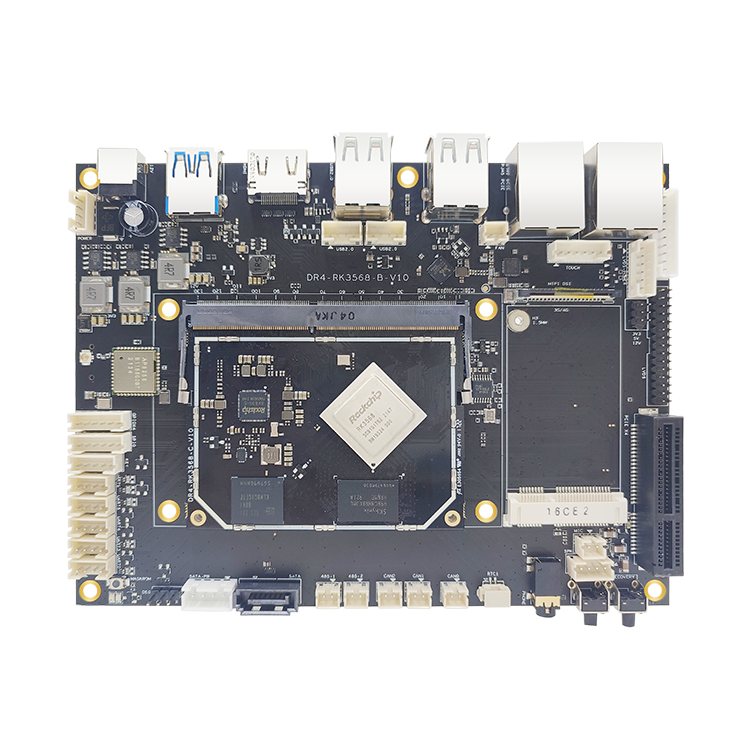

產品展示

PCB尺寸圖

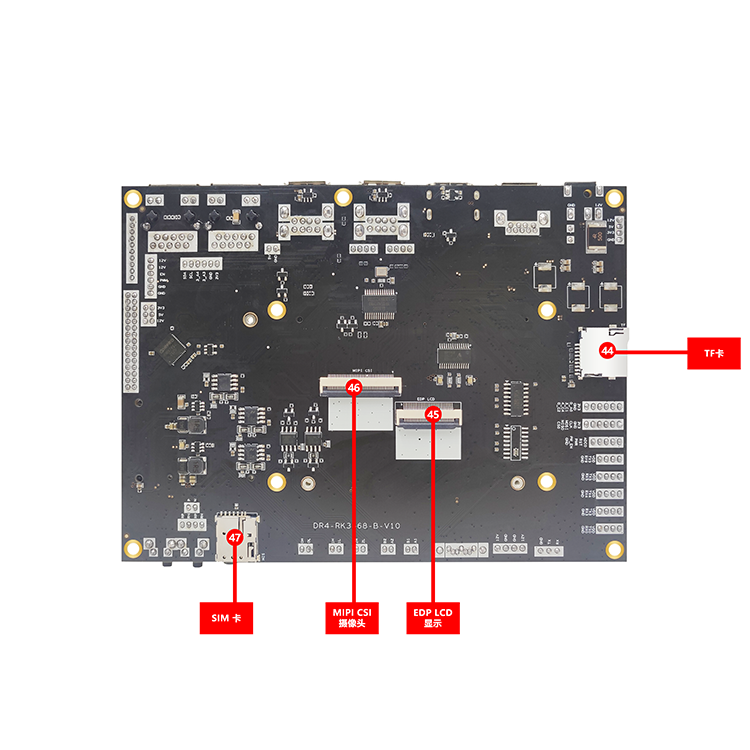

接口標識圖

硬件指標參數

主板尺寸	155mm長115mm寬17mm高
CPU	ROCKCHIP RK3568 四核 A55
NPU	0.8T 算力神經網絡單元
GPU	ARM G52 2EE
內存	LPDDR4標配2GB可配置4GB/8GB
存儲器	EMMC 5.1可配置32GB/64GB/128GB
電源管理	RK809-5
工作電壓	12V 2A以上
支持系統	Andriod11/ubuntu/Linux4.19+QT5.12/Ubuntu18.04
運行溫度	10到+60度
壽命	連續運行壽命大于5年以上

常用接口

USB HOST	7路USB口（5路外接，2路內插式，1路USB3.0 ）
串口	6路串口，分別可設置RS232或TTL，其中一路為debug
I2C	1路I2C
CAN	3路CAN總線
RS485	2路RS485
GPIO	12路可用GPIO
SPI	1路SPI接口
HDMI輸出	1路HDMI 輸出，最大4K
MIPI DSI 顯示	支持1路MIPI DSI 顯示屏
eDP 顯示	1路eDP顯示接口
LVDS顯示	支持單路雙路LVDS輸出，最高1920x1080
MIPI CSI 輸入	支持1路MIPI CSI攝像頭輸入
以太網	支持二路千兆以太網（RGMII+PCIE）
語音輸出	1路耳機左右聲道輸出，二路喇叭輸出 5W/8歐
語音輸入	1路麥克風輸入
WIFI	支持WIFI 2.4G+5G (AP6256)
藍牙	1路5.0G 藍牙+BLE(AP6256)
RTC	外掛RTC（HYM8563）功耗小于0.2uA
SATA	支持一路SATA硬盤接口
PCIE3.0	支持一路PCIE3.0 x2標準接口
4G	4G功能,PCI-E 3G/4G上網
TF卡	支持TF卡
RTC實時時鐘	外置紐扣電池支持掉電時間保存(獨立 HYM8563)
系統升級	支持本地USB升級

功能及驅動支持列表

	Android 11.0 Linux4.1	Linux 4.19 Debian	Linux 4.19 Buildroot QT5.1	Linux 4.19 Ubuntu18.04
硬件功能
HDMI 1080P顯示	√	√	√	√
MIPI顯示屏(5.5寸 720x1280加觸摸總成)	√	√	√	√
MIPI顯示屏(5.5寸 1080x1920加觸摸總成)	√	√	√	√
MIPI顯示屏(7寸 1024x600加觸摸總成)	√	√	√	√
MIPI顯示屏(7寸 1200x1920加觸摸總成)	√	√	√	√
MIPI顯示屏(8寸 800x1280加觸摸總成)	√	√	√	√
MIPI顯示屏(10.1寸 800x1280加觸摸總成)	√	√	√	√
MIPI顯示屏(10.1寸 1920x1200加觸摸總成)	√	√	√	√
LVDS顯示屏(10.1寸 1024x600加觸摸總成)	√	√	√	√
eDP顯示屏(13.3寸 1920x1080加觸摸總成)	√	√	√	√
LED燈(進系統呼吸燈)	√	√	√	√
MIPI攝像頭單目 GC2093 200W寬動態	√	√	√	√
RTC(外掛HYM8563，掉電時間保存)	√	√	√	√
喇叭（底板可接5W/8歐嗽,播放聲音）	√	√	√	√
耳機（帶耳機檢測功能）	√	√	√	√
麥克風輸入	√	√	√	√
攝像頭USB接口(雙目或單目)	√	√	√	√
2.4G/5G 雙頻WIFI(AP6256 iperf測試)	√	√	√	√
2.4G/5G 藍牙(AP6256 支持BLE且相互傳文件)	√	√	√
USB3.0 OTG 標準A口(主重設備切換，ADB/HOST)	√	√	√	√
USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機)	√	√	√	√
USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機)	√	√	√	√
USB2.0 HOST 排針式(2.0U盤/2.0 USB相機)	√	√	√	√
PCIE3.0	√	√	√	√
PCIE2.0	√	√	√	√
SATA2.0	√	√	√	√
千兆以太網0（RTL8211F LED指示燈及iperf測試）	√	√	√	√
千兆以太網1（RTL8211F LED指示燈及iperf測試）	√	√	√	√
調試串口（可收發，也可作為普通串口）	√	√	√	√
串口0/3/4/7/9（可正常收發數據）	√	√	√	√
TF卡（測試最大128G TF卡相互傳文件）	√	√	√	√
復位鍵（系統復位功能）	√	√	√	√
升級鍵（長按上電能進入燒寫模式）	√	√	√	√
4G通迅（移遠EC20 CAT1）	√	√	√	√
GPS+北斗	√
ADC0/1/2/3/4/5/6/7 排針引出數據讀取	√	√	√	√
SPI0/1 接收發送	√	√	√	√
CAN1/2 接收發送	√	√	√	√
總線驅動
PCIE 驅動	√	√	√	√
SPI 驅動	√	√	√	√
ADC 驅動	√	√	√	√
I2C 驅動	√	√	√	√
PWM 驅動	√	√	√	√
SDIO 驅動	√	√	√	√
GPIO 驅動	√	√	√	√
USB 驅動	√	√	√	√
軟件功能
.H264視頻編碼 1080P 100fps	√
.H264視頻解碼 4K 60fp	√
.H265視頻編碼 1080P 100fps	√
.H265視頻解碼 4K 60fps	√
USB打印機	√
USB升級	√	√	√	√
TF卡升級	√
OTA升	√
恢復出廠設置	√
序列號	√
MAC地址	√
體眠喚醒	√

電流參數表

項目		最小	典型	最大
電源參數	電壓	3.3V	3.3V	3.4V
	紋波	--	50mV	--
	RTC (HYM8563)	0.3uA	0.9uA	1.2uA
核心板輸入3.39V 電流測試	開機電流	273mA	345mA	465mA
核心板輸入3.39V 電流測試	桌面靜態電流		325mA
環境	相對濕度	--	65%	75%
	工作溫度	-10℃	--	60℃
	存儲溫度	-30℃	-0℃	100℃
