瑞芯微 DR4-RK3588 擴展板

深圳市榮品電子科技有限公司

聯系方式: 0755-235747363

地址: 廣東省深圳市寶安區西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)

產品介紹

點擊立即購買DR4-RK3588擴展板＞＞

CPU方框圖

方框圖

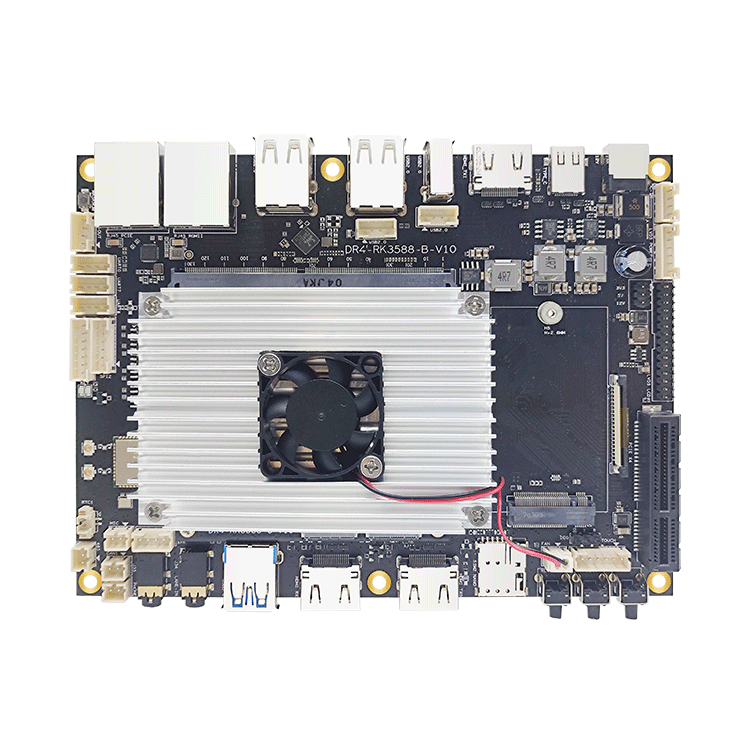

產品展示

PCB尺寸圖

接口標識圖

硬件指標參數

主要硬件參數
主板尺寸	155mm長115mm寬17mm高
CPU	ROCKCHIP RK3588 八核（A76+A55）
NPU	6T 算力神經網絡單元
GPU	ARM G61 MP4
內存	LPDDR4x可配置4GB/8GB/16GB
存儲器	EMMC 5.1可配置32GB/64GB/128GB
電源管理	RK809-1
工作電壓	12V 2A以上
支持系統	Andriod12/ubuntu18.04/Linux5.10+QT5.15/debian11
運行溫度	-10到+60度
壽命	連續運行壽命大于5年以上

常用接口

主板常用接口
USB HOST	9路USB口（6路外接，2路內插式，1路TYPE-C ）包含一路USB 3.0，另一路TYPE-C
串口	4路串口，分別可設置RS232或TTL，其中一路為debug
I2C	1路I2C
CAN	2路CAN總線
RS485	1路RS485
GPIO	4路可用GPIO
HDMI輸出	2路HDMI 輸出，最高支持4K（與eDP復用）
HDMI輸入	1路HDMI 輸入，最高支持1080P
MIPI DSI 顯示	支持2路MIPI DSI 顯示屏
eDP 顯示	2路eDP顯示接口（與HDMI復用）
LVDS顯示	支持單路雙路LVDS輸出，最高1920x1080
MIPI CSI 輸入	支持6路MIPI CSI攝像頭輸入
語音輸出	1路耳機左右聲道輸出，二路喇叭輸出 3W/8歐
語音輸入	1路麥克風輸入
以太網	支持二路千兆以太網（PCIE + RGMII）
WIFI	支持WIFI 6 (AP6275)
藍牙	1路5.0G 藍牙+BLE(AP6275)
RTC	外掛RTC（HYM8563）功耗小于0.2uA
5G	可內置5G模塊，PCIE通訊，支持移遠及展銳
TF卡	支持TF卡
RTC實時時鐘	外置紐扣電池支持掉電時間保存(獨立 HYM8563)
PCIE	支持PCIE 3.0 x4 插槽接口
系統升級	支持本地USB升級

功能及驅動支持列表

DR4-RK3588功能及驅動支持列表
	Android 12.0 kernel 5.10.66	Linux Debian	Linux Buildroot	Linux Ubuntu18.04	備注
硬件功能	?	?	?	?
HDMI0 1080P顯示	?	?	?	?
HDMI1 1080P顯示	?	?	?	?
MIPI顯示屏(5.5寸 720x1280加觸摸總成)	?	?	?	?
MIPI顯示屏(7寸 1024x600加觸摸總成)	?	?	?	?
MIPI顯示屏(8寸 800x1280加觸摸總成)	?	?	?	?
MIPI顯示屏(10.1寸 800x1280加觸摸總成)	?	?	?	?
MIPI顯示屏(10.1寸 1920x1200加觸摸總成)	?	?	?	?
eDP0 顯示屏(13.3/15.6寸 1920x1080加觸摸總成)	?	?	?	?
eDP1	?	?	?	?
LED燈(進系統呼吸燈)	?	?	?	?
RTC(外掛HYM8563，掉電時間保存)	?	?	?	?
喇叭（底板可接5W/8歐嗽,播放聲音）	?	?	?	?
耳機（帶耳機檢測功能）	?	?	?	?
麥克風輸入	?	?	?	?
攝像頭USB接口(雙目或單目)	?	?	?	?
AP6275 WIFI6	?	?	?	?
藍牙	?
USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機)	?	?	?	?
USB HUB X6	?	?	?	?
USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機)	?	?	?	?
USB2.0 HOST 排針式 X 2(2.0U盤/2.0 USB相機)	?	?	?	?
PCIE3.0	?	?	?	?
千兆以太網0 PCIE	?	?	?	?
千兆以太網1 RGMII	?	?	?	?
調試串口	?	?	?	?
串口0/7/8/（可正常收發數據）	?	?	?	?
TF卡（測試最大128G TF卡相互傳文件）	?	?	?	?
復位鍵（系統復位功能）	?	?	?	?
升級鍵（長按上電能進入燒寫模式）	?	?	?	?
5G通迅	?	?	?	?
CAN1/2 接收發送	?	?	?	?
RS485	?	?	?	?
總線驅動
PCIE 驅動	?	?	?	?
SPI 驅動	?	?	?	?
ADC 驅動	?	?	?	?
I2C 驅動	?	?	?	?
PWM 驅動	?	?	?	?
SDIO 驅動	?	?	?	?
GPIO 驅動	?	?	?	?
USB 驅動	?	?	?	?

電流參數表

<td valign="top" colspan="1" rowspan="1" style="border-left-color: rgb(221, 221, 221); border-top-color: rgb(221, 221, 221); word-break: break-all;

項目

最小

典型

最大

電源參數

電壓

11V

12V

15V

紋波

50mV

3V RTC耗電

0.9uA

開機電流(無屏)

175mA

225mA

565mA

桌面靜態電流(無屏)

215mA

開機電流(接7寸720x1280)

245mA

295mA

498mA

桌面靜態電流(接7寸720x1280

285mA

環境

相對濕度

65%

75%

工作溫度

-10℃

60℃

點擊立即購買DR4-RK3588擴展板＞＞
