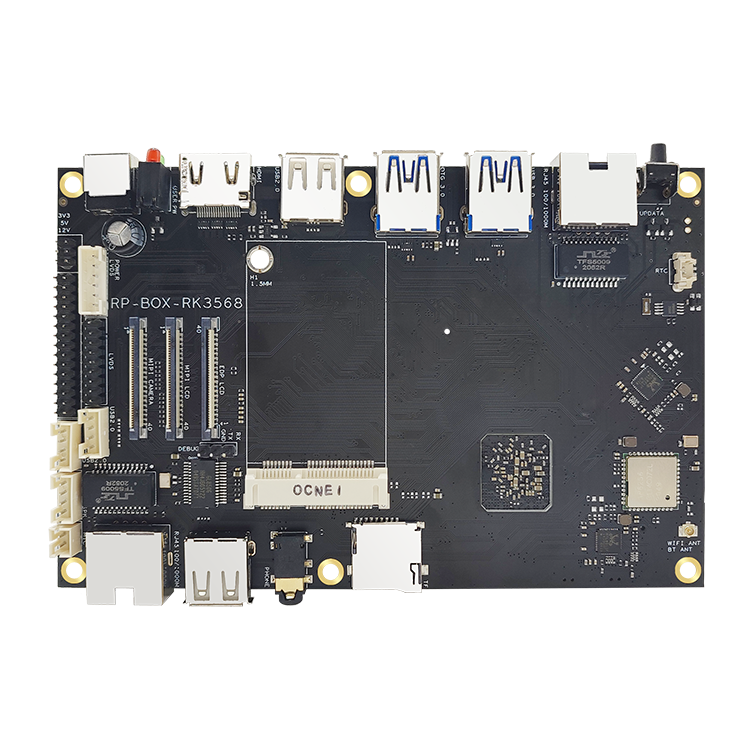

    瑞芯微 RP-BOX-RK3568 擴展板

    深圳市榮品電子科技有限公司
    聯系方式: 0755-235747363
    地址: 廣東省深圳市寶安區 西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)
    產品介紹

    點擊立即購買RP-BOX-RK3568開源主板＞＞


    CPU方框圖

    核心板方框圖

    核心板方框圖

    產品展示

    PCB尺寸圖

    接口標識圖

    硬件指標參數

    主板尺寸140mm長*90mm寬*14mm高
    CPUROCKCHIP RK3568 四核A55
    NPU0.8T 算力神經網絡單元
    GPUARM G52 2EE
    內存LPDDR4標配2GB 選配4GB/8GB
    存儲器EMMC 5.1 標配8GB 選配32GB/64GB
    電源管理RK809-5
    工作電壓12V 2A以上
    支持系統Andriod 11/ Ubuntu1804/ Linux+QT5.14/Diban
    運行溫度-10到+60度
    壽命連續運行壽命大于5年以上


    常用接口

    USB HOST6路USB口（4路外接，2路內插式 ）一路USB 3.0，另一路OTG3.0
    串口6路TTL 3.3V電平
    SPI1路SPI0
    I2C1路I2C1
    ADC2路ADC模擬輸入口
    其他擴展接口15路IO（復用串口及SPI）
    HDMI輸出HDMI 2.0  (可與MIPI/EDP/LVDS異顯)
    MIPI DSI 顯示支持4 lane 顯示接口最高1920x1200
    eDP 顯示2 lane 最高 1920x1080
    LVDS顯示支持單路6/8位 LVDS輸出最高1280x800
    MIPI CSI 輸入2路攝像頭 可支持雙MIPI raw數據輸入
    以太網1路 10M/100M/1000M
    語音輸出1路耳機左右聲道輸出，二路喇叭輸出 5W/8歐
    語音輸入1路麥克風輸入
    以太網支持二路千兆以太網（RTL8211F x2）
    WIFIWIFI 2.4G/5G 雙頻(AP6256)
    藍牙1路5.0G 藍牙+BLE(AP6256)
    RTC外掛RTC芯片（HYM8563）功耗小于0.2uA
    3G/4G可內置4G功能,PCI-E 3G/4G上網
    TF卡支持TF卡
    RTC實時時鐘外置紐扣電池支持掉電時間保存(獨立 HYM8563)
    系統升級支持本地USB升級



    功能及驅動支持列表


    Android 11.0

    Linux4.19

    Linux 4.19

    Debian

    Linux 4.19

    Buildroot

    QT5.14

    Linux 4.19

    Ubuntu18.04

    硬件外設驅動
    HDMI 1080P顯示√√√√
    MIPI顯示屏(5寸 720x1280加觸摸總成)√√√√
    MIPI顯示屏(7寸 720x1280加觸摸總成)√√√√
    MIPI顯示屏(8寸 800x1280加觸摸總成)√√√√
    MIPI顯示屏(10.1寸 800x1280加觸摸總成)√√√√
    LVDS顯示屏(10.1寸 1024x600加觸摸總成)√√√√
    eDP顯示屏(13.3寸 1920x1080加觸摸總成)√√√√
    LED燈(進系統呼吸燈)√√√√
    RTC(外掛HYM8563，掉電時間保存)√√√√
    喇叭（底板可接5W/8歐嗽,播放聲音）√√√√
    耳機（帶耳機檢測功能）√√√√
    麥克風輸入√√√√
    攝像頭USB接口(雙目或單目)√√√√
    2.4G/5G 雙頻WIFI(AP6256 iperf測試)√√√√
    2.4G/5G 藍牙(AP6256 支持BLE且相互傳文件)√√√√
    USB2.0 OTG 標準A口(主重設備切換，ADB/HOST)√√√√
    USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機)√√√√
    USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機)√√√√
    USB2.0 HOST 排針式(2.0U盤/2.0 USB相機)√√√√
    PCIE2.0√√√√
    SATA2.0√√√√
    千兆以太網0（RTL8211F LED指示燈及iperf測試）√√√√
    千兆以太網1（RTL8211F LED指示燈及iperf測試）√√√√
    調試串口（可收發，也可作為普通串口）√√√√
    串口0/2/3/4/7/9（可正常收發數據）√√√√
    TF卡（測試最大128G TF卡相互傳文件）√√√√
    復位鍵（系統復位功能）√√√√
    升級鍵（長按上電能進入燒寫模式）√√√√
    4G通迅（移遠EC20 CAT1）√√√√
    ADC0/1/2/3/4/5/6/7 排針引出 數據讀取√√√√
    SPI0/1 接收發送√√√√
    總線驅動
    PCIE 驅動√√√√
    SPI 驅動√√√√
    ADC 驅動√√√√
    I2C 驅動√√√√
    PWM 驅動√√√√
    SDIO 驅動√√√√
    GPIO 驅動√√√√
    USB 驅動√√√√
    軟件功能
    .H264視頻編碼 1080P 100fps√



    .H264視頻解碼 4K 60fps√


    .H265視頻編碼 1080P 100fps√


    .H265視頻解碼 4K 60fps√


    USB打印機√


    USB升級√√√√
    TF卡升級√


    OTA升級√


    序列號√


    MAC地址√


    體眠喚醒√





    電流參數表

    項目最小典型最大
    電源參數電壓11V12V15V
    紋波
    		50mV
    3V RTC耗電
    		0.9uA
    開機電流110mA223mA355mA
    桌面靜態電流
    		115mA
    開機電流245mA295mA498mA
    桌面靜態電流
    		225mA
    環境
    		相對濕度--65%75%
    工作溫度-10℃--60℃
    存儲溫度-30℃-0℃100℃
