瑞芯微 KING-3328 擴展板

深圳市榮品電子科技有限公司

聯系方式: 0755-235747363

地址: 廣東省深圳市寶安區西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)

產品介紹

點擊立即購買KING3328主板＞＞

CPU方框圖

方框圖

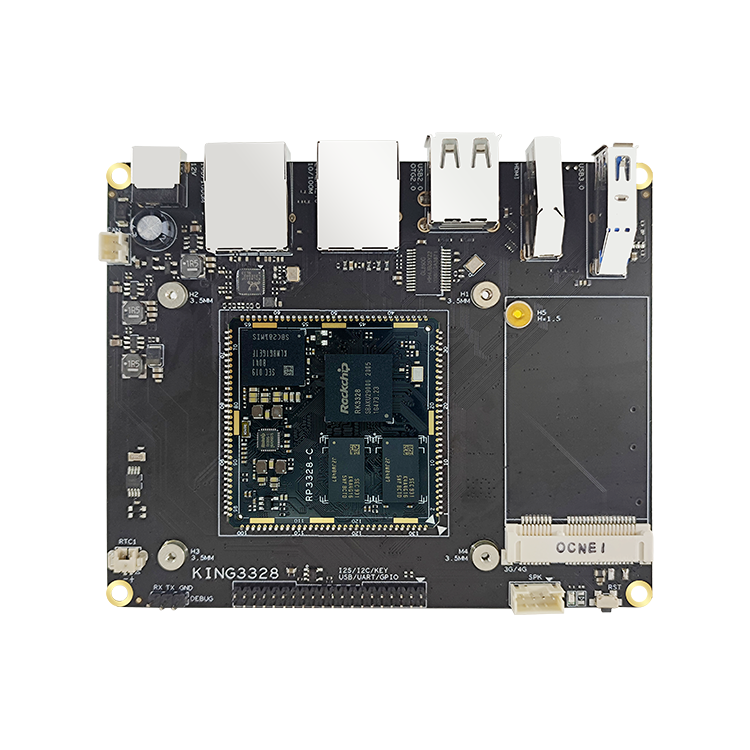

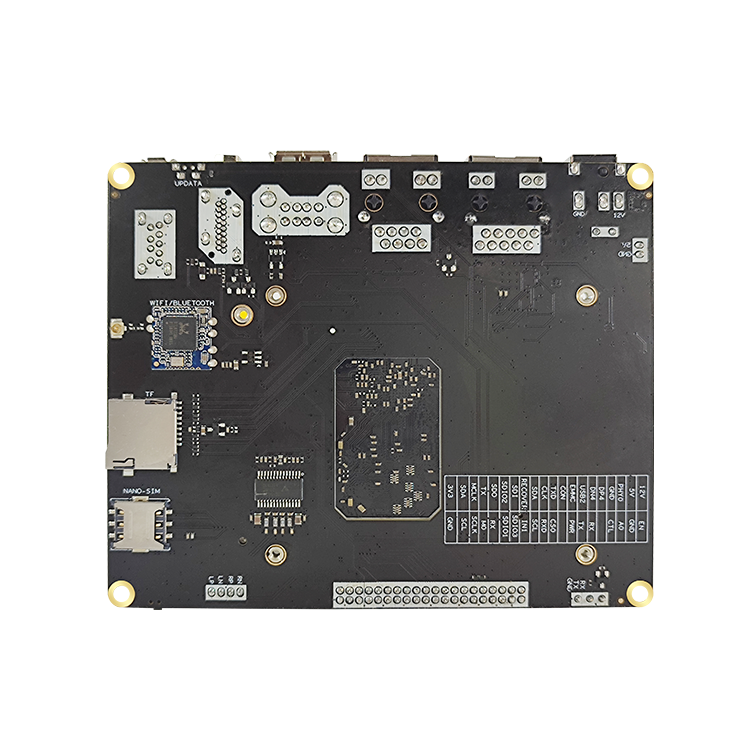

產品展示

PCB尺寸圖

、

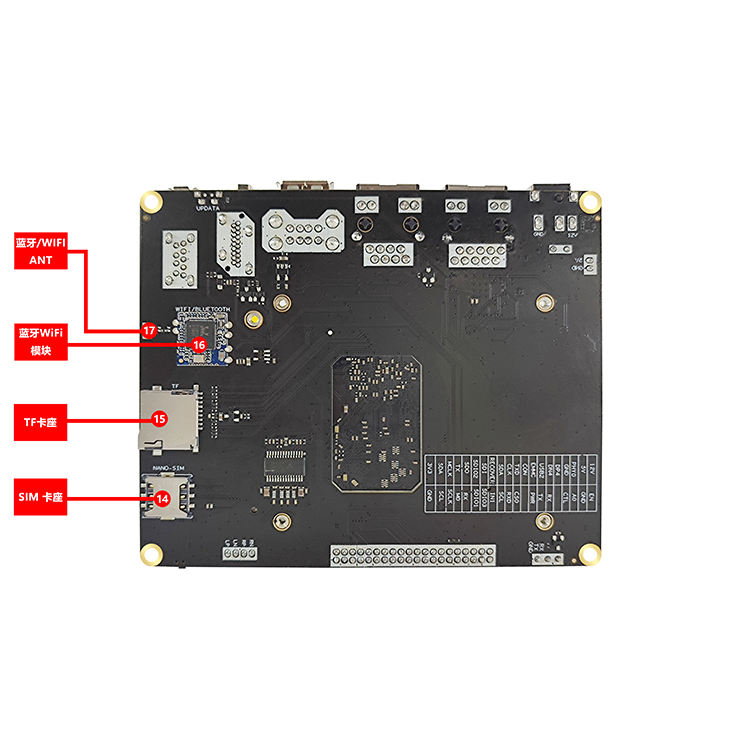

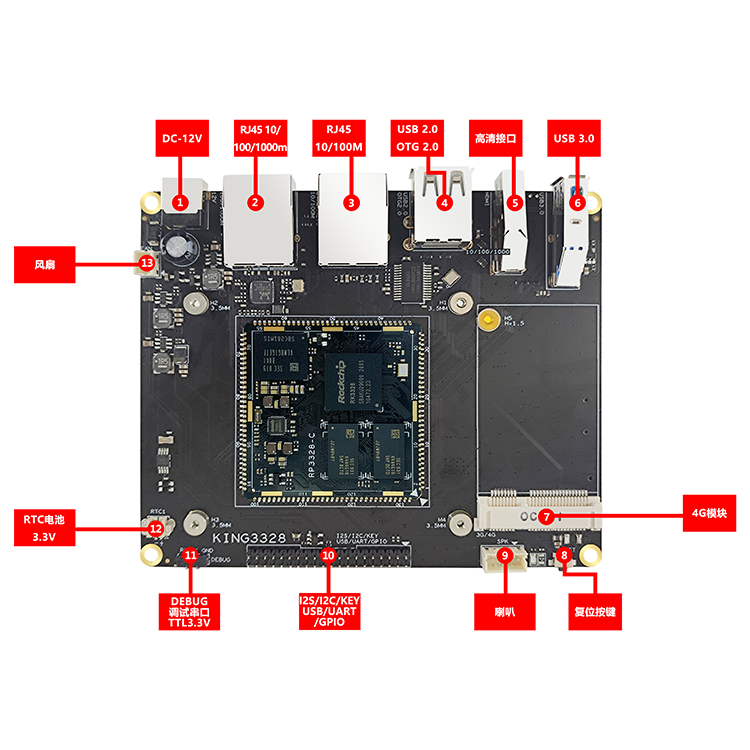

接口標識圖

硬件指標參數

尺寸	長115mm x 寬95mm x 高14mm
CPU	ROCKCHIP RK3328 A53四核
GPU	Mali-450 MP2
內存	DDR4標配1G（1G/2G批量可選)
存儲器	eMMC標配 8G（16G/32G/64G批量可選)
電源管理	RK805-1 上電開機，按鍵開關機
工作電壓	輸入電壓 12V 最大功率小于6W (不接任何外設)
支持系統	Andriod7.1 / Ubuntu16.04 / Linux+QT/debian
運行溫度	-10到+60度
壽命	連續運行壽命大于5年以上

常用接口

USB HOST	4路USB口，其中一路為USB3.0，一路內置
串口	2路串口，其中二路TTL，二路DEBUG
I2S	8通道I2S接口
GPIO	17路GPIO
SPDIF	1路SPDIF輸出
I2C	一路外接I2C接口
HDMI顯示輸出	支持HDMI顯示輸出 4K/1080P
以太網1	1路 10M/100M
以太網2	1路 10M/100M/1000M (RTL8211F)
語音輸出	二路喇叭輸出 5W/8歐
WIFI	1路2.4G WIFI RTL8723
藍牙	1路2.4G 藍牙
輸出電源	3路連接器輸出3.3V 5V 12V
GPS	外置GPS（可選）
3G/4G	4G功能,PCI-E 3G/4G上網
TF卡	支持TF卡
RTC實時時鐘	外置紐扣電池支持掉電時間保存
系統升級	支持本地USB升級

功能及驅動支持列表

功能列表	Android 7.1 Linux4.4	Linux Ubuntu160	Linux buildroo	Linux Debian
硬件功能
HDMI接口	√	√	√	√
USB攝像頭	√	√	√	√
USB HOST	√	√	√	√
USB OTG	√	無	無	無
GPIO	√	√	√	√
按鍵	√	無	無	無
SDIO AP6212 WIFI 150Mbps	√	√	√	√
SDIO AP6212 BT 4.0	√	無	無	無
以太網 10M/100M/1000M	√	√	√	√
喇叭	√	√	√	√
耳機	√	√	√	√
麥克風	無	無	無	無
串口	√	√	√	√
TF卡	√	√	√	√
重力傳感器	無	無	無	無
RTC時間保存	√	√	√	√
GPS	√	無	無	無
4G或4G模塊擴展	√	√	√	√
驅動列表
SPI驅動	√	√	√	√
ADC驅動	√	√	√	√
I2C驅動	√	√	√	√
PWM驅動	√	√	√	√
SDIO驅動	√	√	√	√
GPIO驅動	√	√	√	√
USB驅動	√	√	√	√
軟件功能
雙屏同顯	無	無	無	無
雙屏異顯（LCD+HDMI）	無	無	無	無
雙屏異顯（MIPI+LVDS）	無	無	無	無
雙屏雙觸摸（I2C+USB）	無	無	無	無
usb雙攝像頭同時預覽	√	√	√	√
WIFI熱點	√	√	√	√
USB打印機	√	√	√	√
USB升級	√	√	√	√
TF卡升級	√	無	無	無
OTA升級	√	無	無	無
恢復出廠設置	√	無	無	無
序列號	√	無	無	無
MAC地址	√	√	√	√
休眠喚醒	√	√	√	√

電流參數表

項目		最小	典型	最大
電源參數	電壓	6.5V	12V	15V
	紋波	--	50mV	100mV
	電流	195mA	--	--
電源電流（未接其他外設）
電源電流（未接其他外設）
環境	相對濕度	--	65%	75%
	工作溫度	-10℃	--	60℃
	存儲溫度	-30℃	-0℃	100℃
