    產品屬性

    瑞芯微 RP-RK3568 核心板

    深圳市榮品電子科技有限公司
    聯系方式: 0755-235747363
    地址: 廣東省深圳市寶安區 西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)
    產品介紹

    點擊立即購買RP3568核心板＞＞



    CPU方框圖


    核心板方框圖

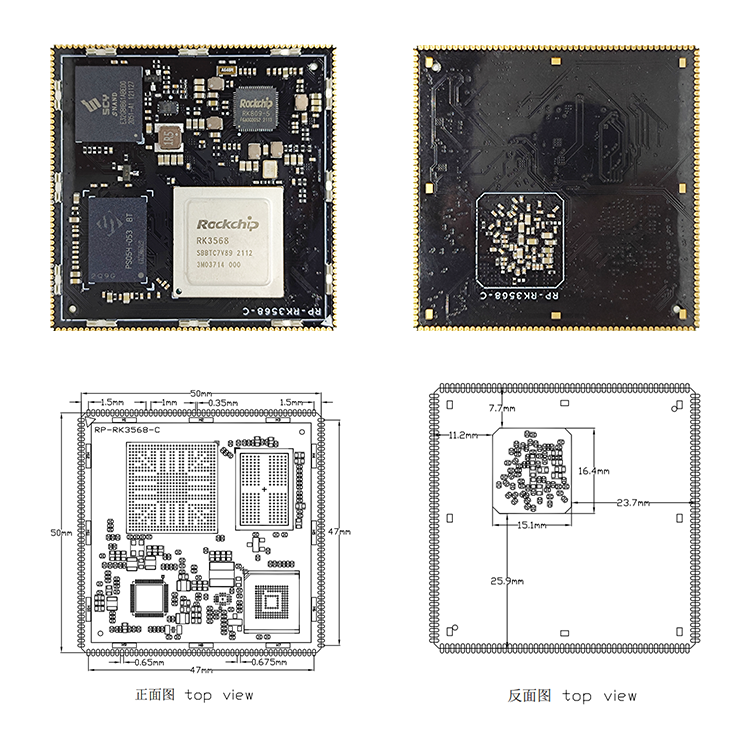

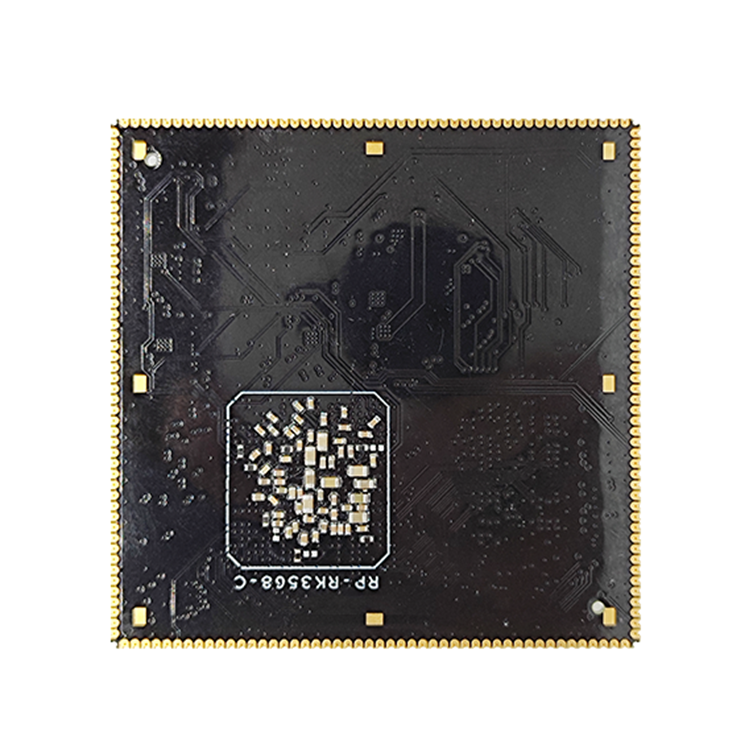

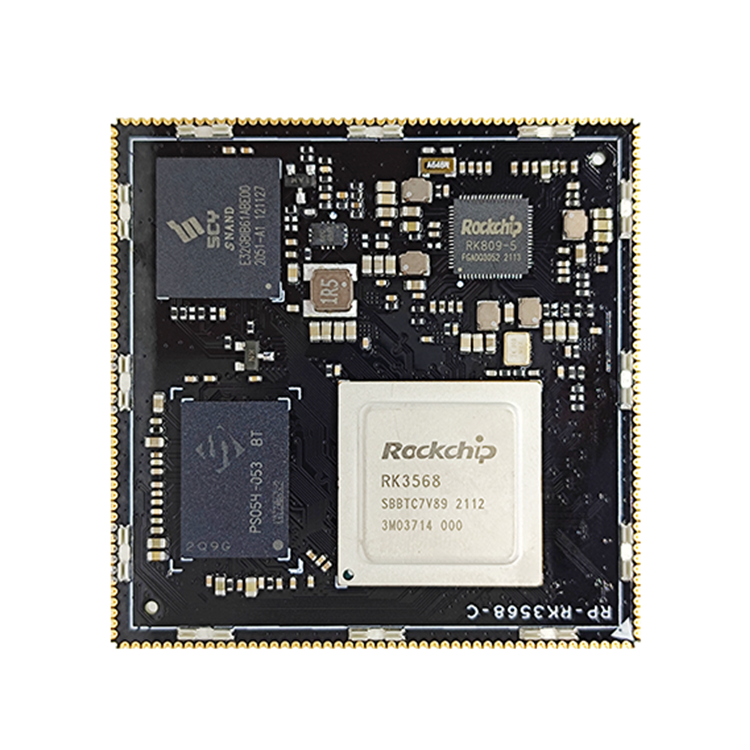

    產品展示

    硬件指標參數

    尺寸50mm長*50mm寬*3.2mm高
    連接方式板對板連接器
    CPUROCKCHIP RK3568 四核A55
    GPUMali G52
    內存LPDDR4 標配2GB 選配4G/8GB
    存儲器EMMC 5.1 標配8GB 選配16GB/32G/64G/128G
    電源管理RK809-5
    工作電壓3.3V 3A以上
    支持系統Andriod11/ubuntu/Linux4.19+QT5.12
    運行溫度-10到+60度
    壽命連續運行壽命大于5年以上


    常用接口

    HDMIHDMI高清輸出 支持1080P顯示
    EDP支持4Lane eDP最高1080P
    LVDS支持單路LVDS顯示輸出最高1280x800
    MIPI DSI支持  4Lane 最高支持1920x1200
    RGB支持RGB888 24位號接口
    DVP攝像頭支持16 bit DVP 接口攝像頭輸入
    MIPI CSI二路CSI 最高支持800W
    I2S二路I2S，一路8通道/一路2通道
    PCIE1路PCIE2.0 x1
    SATA1路 SATA3.0，另外路SATA2.0
    USB2.0四路獨立USB2.0 其中一路為OTG
    四路獨立USB2.0 其中一路為OTG二路USB 3.0接口
    以太網2路RGMII以太網接口
    UART10路串口
    SPISPI
    I2C4路I2C
    PWM15路PWM
    SDIO3路SDIO接口，一路為TF卡，另一路為WIFI
    ADC8路模擬ADC輸入接口
    GPIO可復用GPIO高達130
    語音輸入二路模擬語音輸入
    語音輸出一路為耳機輸出，另一路為單聲道喇叭輸出功率0.6W
    升級支持USB/TF卡本地升級


    功能及驅動支持列表


    Android 11.0

    Linux4.19

    Linux 4.19

    Debian

    Linux 4.19

    Buildroot

    QT5.1

    		備注
    硬件功能
    HDMI 1080P顯示√√√
    MIPI顯示屏(5.5寸 720x1280加觸摸總成)√√√
    MIPI顯示屏(5.5寸 1080x1920加觸摸總成)√√√
    MIPI顯示屏(7寸 1024x600加觸摸總成)√√√
    MIPI顯示屏(7寸 1200x1920加觸摸總成)√√√
    MIPI顯示屏(8寸 800x1280加觸摸總成)√√√
    MIPI顯示屏(10.1寸 800x1280加觸摸總成)√√√
    MIPI顯示屏(10.1寸 1920x1200加觸摸總成)√√√
    LVDS顯示屏(10.1寸 1024x600加觸摸總成)√√√
    eDP顯示屏(13.3寸 1920x1080加觸摸總成)√√√
    LED燈(進系統呼吸燈√√√
    RTC(外掛HYM8563，掉電時間保存)√√√
    喇叭（底板可接5W/8歐嗽,播放聲音）√√√
    耳機（帶耳機檢測功能）√√√
    麥克風輸入√√√
    攝像頭USB接口(雙目或單目)√√√
    2.4G/5G 雙頻WIFI(AP6256 iperf測試)√√√
    2.4G/5G 藍牙(AP6256 支持BLE且相互傳文件)√√√
    USB3.0 OTG 標準A口(主重設備切換，ADB/HOST)√√√
    USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機)√√√
    USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機)√√√
    USB2.0 HOST 排針式(2.0U盤/2.0 USB相機)√√√
    PCIE3.0



    PCIE2.0



    SATA2.0√√√
    千兆以太網0（RTL8211F LED指示燈及iperf測試）√√√
    千兆以太網1（RTL8211F LED指示燈及iperf測試）√√√
    調試串口（可收發，也可作為普通串口）√√√
    串口0/3/4/7/9（可正常收發數據）√√√
    TF卡（測試最大128G TF卡相互傳文件）√√√
    復位鍵（系統復位功能）√√√
    升級鍵（長按上電能進入燒寫模式）√√√
    4G通迅（移遠EC20 CAT1）√√√
    GPS+北斗√√√
    ADC0/1/2/3/4/5/6/7 排針引出 數據讀取√√√
    SPI0/1 接收發送√√√
    CAN1/2 接收發送√√√
    總線驅動
    PCIE 驅動√√√
    SPI 驅動√√√
    ADC 驅動√√√
    I2C 驅動√√√
    PWM 驅動√√√
    SDIO 驅動√√√
    GPIO 驅動√√√
    USB 驅動√√

    軟件功能
    .H264視頻編碼 1080P 100fps√


    .H264視頻解碼 4K 60fps√


    .H265視頻編碼 1080P 100fps√


    .H265視頻解碼 4K 60fps√


    USB打印機√


    USB升級√√√
    TF卡升級√


    OTA升級√


    恢復出廠設置√


    序列號√


    MAC地址√


    體眠喚醒√



    電流參數表

    項目最小典型最大
    電源參數電壓
    		3.3V3.3V3.4V
    紋波--50mV
    RTC (HYM8563)0.3uA0.9uA1.2uA

    核心板輸入3.39V

    電流測試

    		開機電流273mA345mA465mA
    桌面靜態電流
    		325mA




    環境相對濕度--65%75%
    工作溫度-10℃--60℃
    存儲溫度-30℃-0℃100℃

    點擊立即購買RP3568核心板＞＞
