    產品屬性

    瑞芯微 RP-RK3568 擴展板

    深圳市榮品電子科技有限公司
    聯系方式: 0755-235747363
    地址: 廣東省深圳市寶安區 西鄉街道華豐國際機器人產業園二期A座三樓(固戍地鐵C出口)
    產品介紹

    點擊立即購買RP3568主板＞＞



    CPU方框圖


    核心板方框圖

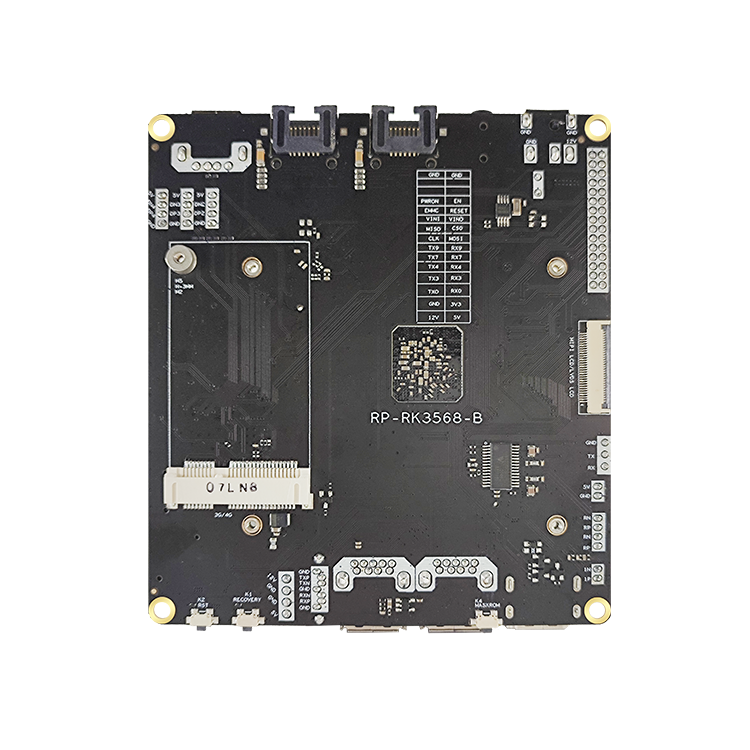

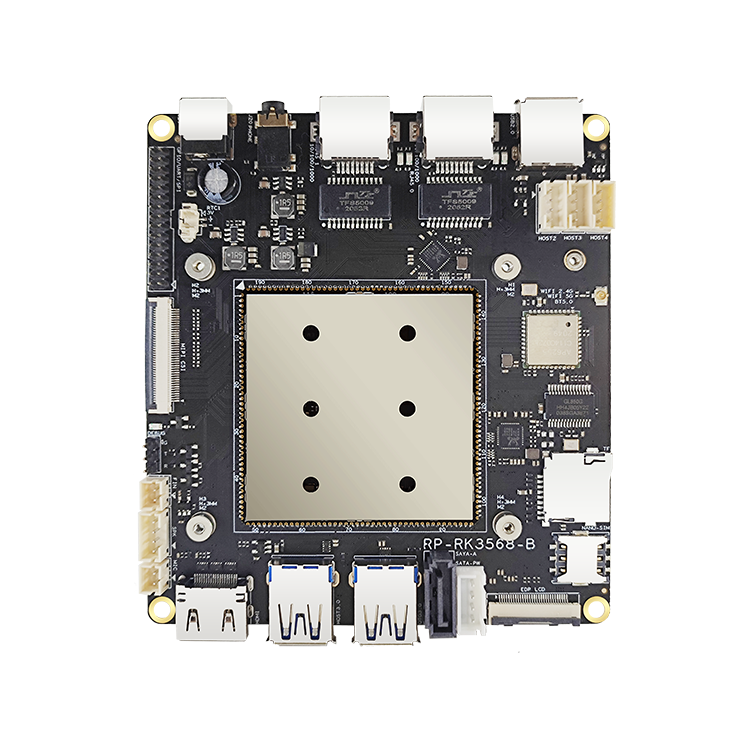

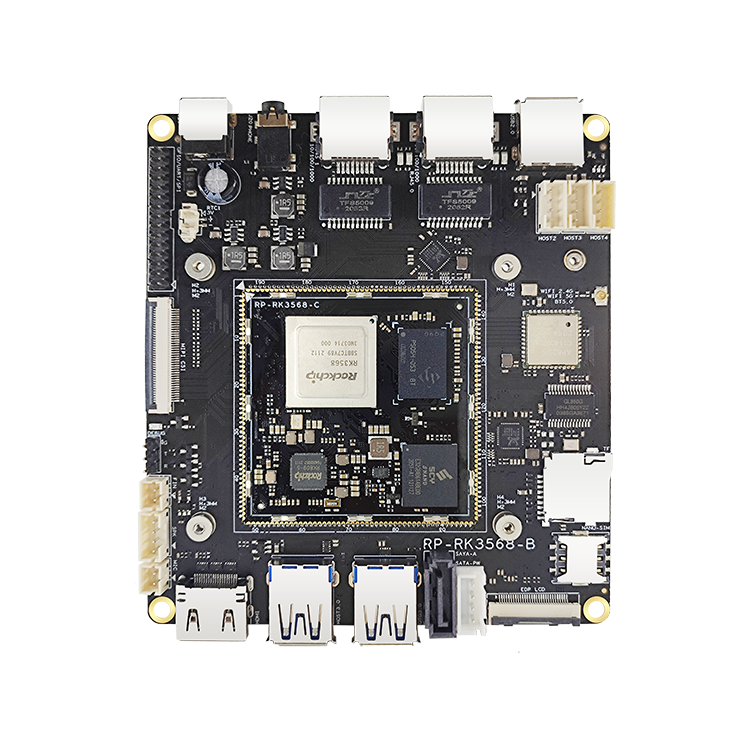

    產品展示

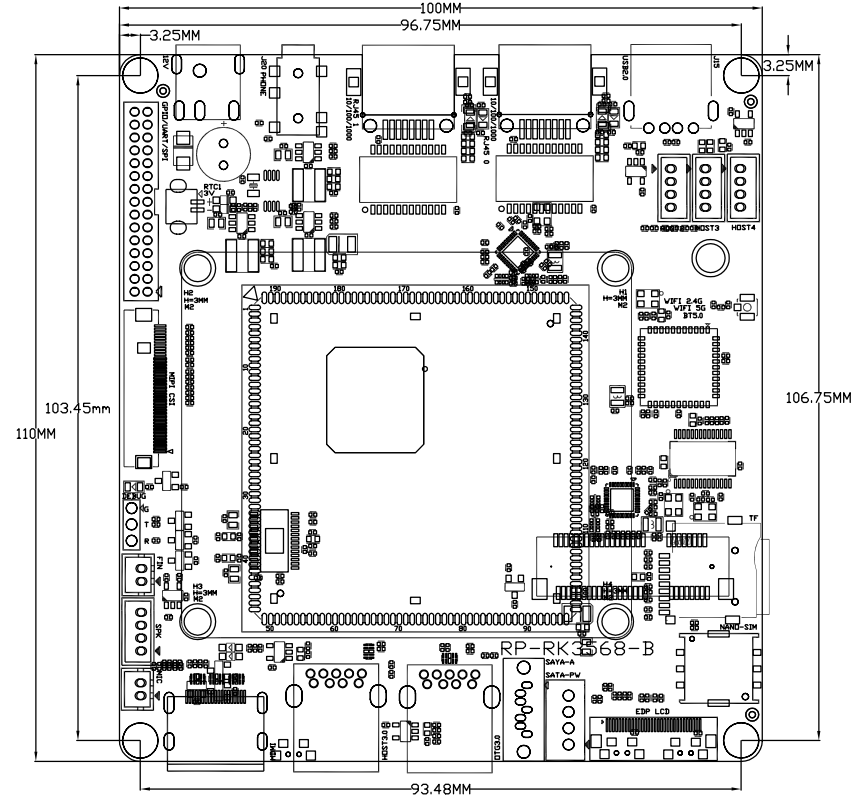

    PCB尺寸圖

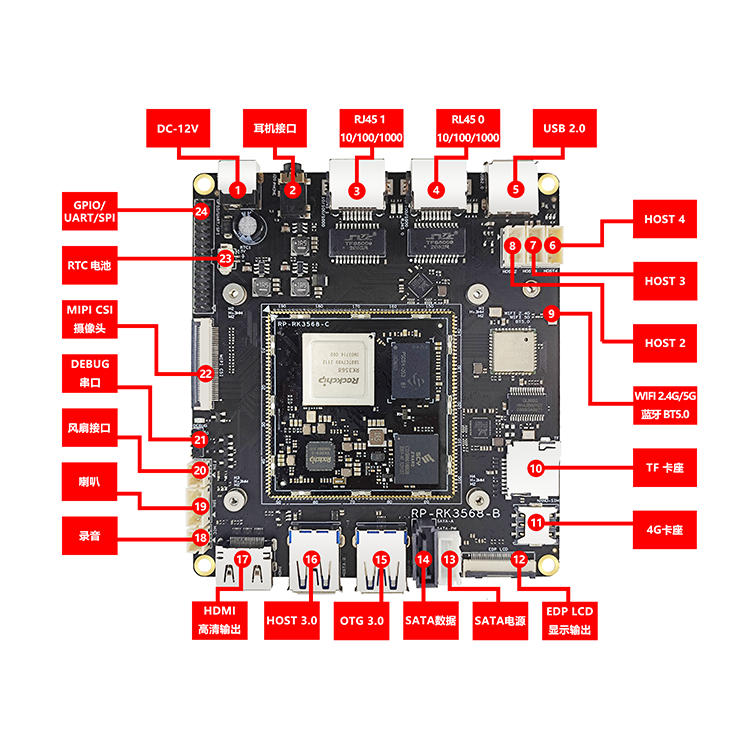

    接口標識圖



    硬件指標參數

    尺寸100mm長*110mm寬*14mm高
    連接方式核心板+底板方式(郵票孔焊接)
    CPUROCKCHIP RK3568 四核A55
    GPUMali G52
    內存LPDDR4 標配2GB 選配4GB/8GB
    存儲器EMMC 5.1 標配8GB 選配16GB/32G/64G
    電源管理RK809-5
    工作電壓12V 2A以上
    支持系統Andriod/Ubuntu/Linux
    運行溫度-10到+60度
    壽命連續運行壽命大于5年以上


    常用接口

    USB HOST2.04路USB，1路外接標準USB， 3路內接
    USB HOST3.02路外接標準USB 3.0接口，其中一路為OTG 3.0
    串口5路TTL串口，其中一路為DEBUG
    HDMI顯示1路HDMI顯示 支持1080P
    EDP顯示支持EDP顯示輸出 最高1080P
    LVDS顯示支持單路LVDS顯示輸出 最高1280x800
    MIPI DSI 顯示2路 DSI顯示輸出 最高1200x1920
    MIPI CSI 輸入2路CSI MIPI攝像頭接口
    以太網2路 以RGMII太網 10M/100M/1000M
    語音輸出1路耳機左右聲道輸出，二路喇叭輸出 5W/8歐
    語音輸入1路麥克風輸入
    CAN2路CAN總線
    SATASATA 硬盤接口
    TF卡TF卡接口最大128G
    WIFIAP6256 2.4G/5G 雙頻WIFI
    藍牙AP6256 2.4G 藍牙 5.0
    SPI1路SPI接口
    I2C2路I2C接口
    GPS外置GPS（可選）
    ADC8路ADC輸入
    3G/4G4G功能,PCI-E 3G/4G上網
    RTC實時時鐘HYM8563 外置紐扣電池支持掉電時間保存
    系統升級支持本地USB升級


    功能及驅動支持列表


    Android 11.0

    Linux4.19

    Linux 4.19

    Debia

    Linux 4.19

    Buildroot

    QT5.14

    		備注
    硬件功能
    HDMI 1080P顯示√√√
    MIPI顯示屏(5.5寸 720x1280加觸摸總成)√√√
    MIPI顯示屏(5.5寸 1080x1920加觸摸總成)√√√
    MIPI顯示屏(7寸 1024x600加觸摸總成)√√√
    MIPI顯示屏(7寸 1200x1920加觸摸總成)√√√
    MIPI顯示屏(8寸 800x1280加觸摸總成)√√√
    MIPI顯示屏(10.1寸 800x1280加觸摸總成)√√√
    MIPI顯示屏(10.1寸 1920x1200加觸摸總成)√√√
    LVDS顯示屏(10.1寸 1024x600加觸摸總成)√√√
    eDP顯示屏(13.3寸 1920x1080加觸摸總成)√√√
    LED燈(進系統呼吸燈√√√
    RTC(外掛HYM8563，掉電時間保存)√√√
    喇叭（底板可接5W/8歐嗽,播放聲音）√√√
    耳機（帶耳機檢測功能）√√√
    麥克風輸入√√√
    攝像頭USB接口(雙目或單目)√√√
    2.4G/5G 雙頻WIFI(AP6256 iperf測試)√√√
    2.4G/5G 藍牙(AP6256 支持BLE且相互傳文件)√√√
    USB3.0 OTG 標準A口(主重設備切換，ADB/HOST)√√√
    USB3.0 HOST 標準A口(3.0U盤/3.0 USB相機)√√√
    USB2.0 HOST 標準A口(2.0U盤/2.0 USB相機)√√√
    USB2.0 HOST 排針式(2.0U盤/2.0 USB相機)√√√
    PCIE3.0



    PCIE2.0



    SATA2.0√√√
    千兆以太網0（RTL8211F LED指示燈及iperf測試）√√√
    千兆以太網1（RTL8211F LED指示燈及iperf測試）√√√
    調試串口（可收發，也可作為普通串口）√√√
    串口0/3/4/7/9（可正常收發數據）√√√
    TF卡（測試最大128G TF卡相互傳文件）√√√
    復位鍵（系統復位功能）√√√
    升級鍵（長按上電能進入燒寫模式）√√√
    4G通迅（移遠EC20 CAT1）√√√
    GPS+北斗√√√
    ADC0/1/2/3/4/5/6/7 排針引出 數據讀取√√√
    SPI0/1 接收發送√√√
    CAN1/2 接收發送√√√
    總線驅動
    PCIE 驅動√√√
    SPI 驅動√√√
    ADC 驅動√√√
    I2C 驅動√√√
    PWM 驅動√√√
    SDIO 驅動√√√
    GPIO 驅動√√√
    USB 驅動√√√
    軟件功能
    .H264視頻編碼 1080P 100fps√


    .H264視頻解碼 4K 60fps√


    .H265視頻編碼 1080P 100fps√


    .H265視頻解碼 4K 60fps√


    USB打印機√


    USB升級√√√
    TF卡升級√


    OTA升級√


    恢復出廠設置√


    序列號√


    MAC地址√


    體眠喚醒√





    電流參數表

    項目最小典型最大
    電源參數電壓11V12V15V
    紋波
    		50mV
    3V RTC耗電
    		0.9uA

    主板電流測試

    (未接其它外設)

    		開機電流110mA110mA355mA
    桌面靜態電流
    		135mA




    主板電流測試

    接7寸1024x600

    		開機電流245mA295mA498mA
    桌面靜態電流
    		245mA
    環境相對濕度--65%75%
    工作溫度-10℃--60℃
    存儲溫度-30℃-0℃100℃
